Các nhà chế tạo có thể muốn xem xét máy chấn để cải thiện hiệu quả uốn

Thay vì nhiều máy chấn, các nhà chế tạo có thể muốn xem xét máy chấn để cải thiện hiệu quả uốn

Máy chấn đã được sử dụng rộng rãi trong các lĩnh vực kiến ​​trúc và làm ký hiệu của chế tạo kim loại trong một thời gian khá dài. Có thể đã đến lúc những người trong nhà máy và cộng đồng sản xuất theo hợp đồng tìm hiểu cách công nghệ uốn này cũng có thể giúp ích cho họ.

Bạn có biết rằng các nhà sản xuất buồng phun sơn sử dụng công nghệ này để uốn chính xác các đoạn thép mạ kẽm lớn một cách hiệu quả và tạo ra các cơ chế lồng vào nhau để các đoạn này dễ dàng khóa lại với nhau trong quá trình lắp đặt? Bạn có biết rằng một số nhà chế tạo kim loại dựa vào máy chấn để làm hộp có các cạnh cao gần 12 inch không? Bạn có biết rằng các nhà máy khác đang sử dụng máy để uốn cong bán kính mà không có vết lõm thường được tạo ra bằng phanh báo chí? Đây chỉ là một số ứng dụng mà máy chấn đang được sử dụng trong chế tạo công nghiệp nói chung.

Máy chấn không dùng để thay thế cho phanh ép. Máy móc có trọng tải lớn và phanh ép điện cỡ nhỏ là những ví dụ tuyệt vời về máy công cụ được thiết kế cho các công việc cụ thể. Nhưng hãy nhìn xung quanh một nhà máy điển hình và bạn có thể thấy một bộ sưu tập các máy ép phanh hạng trung với những chiếc giường dài 10 feet. Có hợp lý không khi có cùng một loại dụng cụ cho nhiều loại công việc uốn khác nhau đến qua một nhà máy? Máy chấn có thể cung cấp cho nhà máy sự linh hoạt trong việc uốn cong mà nó chỉ đơn giản là không thể có được từ một phanh ép độc lập khác.

Làm thế nào nó hoạt động

Trước khi khám phá vị trí máy chấn có thể phù hợp trong nhà máy, bạn cần hiểu cách hoạt động của công nghệ.

Máy chấn chủ yếu bao gồm dầm kẹp với đường ray thẳng để uốn vật liệu (lên đến 130 độ), dầm dưới với dụng cụ, dầm gấp tạo thành kim loại xung quanh thanh ray trên và bàn đặt vật liệu trên đó. Bàn có thước đo giúp đưa vật liệu vào vị trí uốn cong. Phần mềm điều khiển tọa độ đo. Một người vận hành, làm việc từ phía trước nơi có dầm gấp hoặc từ phía sau gần bàn, bắt đầu mỗi chu kỳ uốn, thường bằng bàn đạp chân. Người máy cũng có thể được sử dụng để chạy máy chấn.

Khi tấm được đặt vào vị trí, chùm kẹp sẽ đi xuống và giữ vật liệu ở đúng vị trí. Đó là khi chùm gấp dính vào tấm kéo dài từ cửa sổ uốn. Chùm xoay lên và uốn cong, sau đó giải phóng tấm và cho phép vật liệu đàn hồi trở lại góc mong muốn.

Uốn tấm lớn

Bảng backgauge phát huy tác dụng đặc biệt khi một nhà chế tạo đang làm việc với các tấm lớn . Nó hỗ trợ tấm trong toàn bộ quá trình uốn.

Các tấm có thể lớn đến mức nào? Máy chấn đã được chế tạo với cửa sổ uốn rộng tới 40 ft. Đó không phải là mức trung bình, nhưng các nhà sản xuất thường tìm kiếm thứ gì đó khá rộng để đảm nhận công việc uốn mà không thể thực hiện hiệu quả bằng phanh ép.

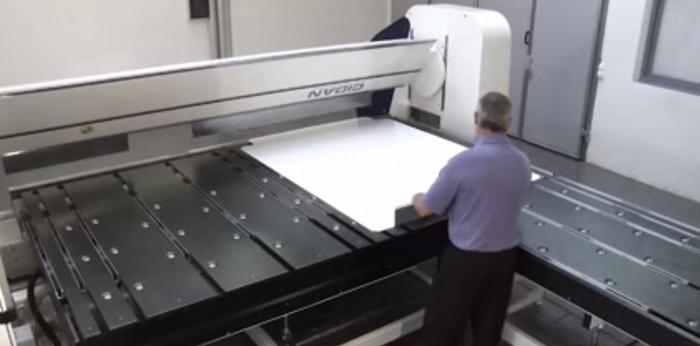

Bàn được gắn với máy chấn giúp thực hiện hiệu quả đó. Chỉ cần một người vận hành để thực hiện công việc uốn, bất kể kích thước tấm có thể lớn đến mức nào. Người vận hành chỉ cần vuông góc và định vị tấm trên bàn cho mỗi bước uốn. Bi lăn trên bàn giúp người vận hành di chuyển tấm giấy xung quanh.

Đây là một trong những lợi ích quan trọng nhất của máy chấn. Nó có thể tạo thành những tấm vật liệu lớn này mà người vận hành không cần phải đỡ vật liệu trong không khí trong quá trình tạo hình. Điều này giúp loại bỏ sự cần thiết của nhiều người vận hành để trợ giúp trong việc xử lý các bộ phận lớn này, một tình huống thường xảy ra khi các nhà chế tạo đang cố gắng làm việc với các phôi lớn tại một phanh ép.

Đối với các công việc nhỏ hơn mà người vận hành không cần bàn hoàn toàn bằng phẳng để di chuyển vật liệu, các ngón tay bật lên của bàn giúp định vị các bộ phận. Các ngón tay có thể được điều khiển riêng lẻ để đảm bảo bộ phận được cố định trước khi kẹp hạ xuống. Trên các máy chấn tiên tiến, các ngón tay di chuyển trên các thanh dẫn tuyến tính và được dẫn động bởi một động cơ servo thông qua một vít bi. Điều này cung cấp khả năng uốn chính xác và định vị vật liệu rất nhanh giữa mỗi bước uốn.

Bàn có thể có nhiều hình dạng khác nhau, chẳng hạn như bàn hình chữ L hoặc chữ U, tùy thuộc vào vị trí của người vận hành để thực hiện công việc hoặc loại bộ phận được uốn cong trên máy chấn.

Từ quan điểm của người vận hành, anh ta cần chọn công việc uốn từ điều khiển và đặt tấm lên các ngón tay. Điều này sẽ đảm bảo rằng bộ phận sẽ được căn chỉnh trong quá trình uốn.

Khi làm việc với những tấm lớn này, đôi khi các nhà chế tạo đang tìm kiếm một số loại cơ chế khóa để dễ dàng lắp đặt phôi tại chỗ. Máy chấn cũng có thể hỗ trợ điều này bằng cách tạo ra các cạnh có các mặt bích ngắn liên kết với nhau, giữ cho phần lớn ổn định khi quá trình lắp ráp cuối cùng diễn ra. Các kết nối này có thể được lưu trong hồ sơ trong phần mềm điều khiển và được gọi khi cần thiết.

Ngoài ra, việc chế tạo các tấm lồng vào nhau này thường đòi hỏi cả những đoạn uốn cong lên và xuống. Có sẵn các máy chấn hiện đại có thể uốn cong cả hai chiều để hạn chế tối đa việc thao tác trên vật liệu. Một lần nữa, những công việc uốn phức tạp này có thể được thực hiện chỉ với một người vận hành.

Bán kính uốn

Hình dạng xi lanh bị uốn cong trên một phanh ép có thể được xác định khá dễ dàng vì các vết lõm được tạo ra trong mỗi bước của quá trình uốn. Vật liệu được di chuyển một chút, và thanh hãm ép đi xuống, hơi uốn cong tấm kim loại vào khuôn chữ V hở bên dưới. Với mỗi lần kéo xuống có một vết lõm trên vật liệu.

Đối với các ứng dụng nhất định, biến dạng vật liệu đó là OK. Đối với những ứng dụng mà các vết lõm có thể là một mối quan tâm, máy chấn có thể tạo ra sự khác biệt. (Tuy nhiên, cần lưu ý rằng máy chấn không thể phù hợp với cường độ trọng tải của phanh ép. Đó là lý do tại sao một máy chấn thông thường có thể sử dụng vật liệu uốn gập trong phạm vi từ 16 đến 9 khổ.)

Khi nói đến uốn gập trên máy chấn, dầm gấp được dán ở một vị trí, xác định bán kính và các ngón tay đo sau tự động đưa vật liệu về phía trước. Công việc xác định khoảng cách giữa dầm gấp và dầm kẹp, sau đó ảnh hưởng đến độ trơn của bán kính. Người vận hành chỉ cần giữ tờ giấy vào các ngón tay của thiết bị đo lường sau.

Đối với vật liệu dày hơn, việc uốn cánh có thể được thực hiện trên máy chấn. Ở đây máy chấn đang thực hiện việc uốn bán kính thực tế. Nó hữu ích khi vật liệu đang được uốn cong nằm trong khoảng 0,125 đến 0,25 in. Ngón tay đo ngược nâng vật liệu và chùm gấp di chuyển lên, tạo ra góc uốn cong. Ngón tay đánh dấu sau tiếp tục tiến máy để có thể uốn cong thêm cho đến khi hoàn thành việc uốn cong bán kính.

Uốn các hình dạng phức tạp

Việc bổ sung công cụ dầm trên, gấp và dưới được phân đoạn trong cửa sổ uốn cho phép uốn các hình dạng phức tạp. Công cụ này giúp bạn có thể gấp các biên dạng có mặt bích âm và dương chỉ với một lần thiết lập. Ngoài ra, các máy chấn có khả năng này thường có một bàn di chuyển lên và xuống để đánh giá các bộ phận khác nhau ở đúng vị trí.

Hãy tưởng tượng ba lần uốn cong được thực hiện đối với một đầu của một thanh kim loại, và phần này sau đó được quay xung quanh để thực hiện tương tự theo hướng ngược lại với hướng uốn ban đầu. Bàn di chuyển xuống để phù hợp với ba khúc cua tiêu cực trước đó. Phần hình chữ Z này chỉ là một ví dụ về những hình dạng phức tạp có thể được thực hiện bằng máy chấn và thiết lập dụng cụ phù hợp.

Hộp và tấm cũng có thể được chế tạo với độ chính xác lặp lại. Dụng cụ phân đoạn có thể đáp ứng chiều cao mặt bích gần 12 inch. Việc uốn chính xác dẫn đến các góc rất chính xác, giúp cải thiện các nỗ lực hàn và hoàn thiện hạ lưu.

Mặc dù hầu hết việc uốn trên máy chấn đều dựa vào đường ray thẳng của máy, các nhà chế tạo kết hợp dụng cụ vào hỗn hợp uốn của họ sẽ không dành nhiều hơn một giờ cho việc thay đổi dụng cụ. Thay dao nhanh giới hạn thời gian chết khi cần bổ sung hoặc thay thế dụng cụ.

Công cụ phù hợp cho công việc

Máy chấn không được tìm thấy ở mọi nhà máy sản xuất, nhưng có lẽ chúng nên như vậy. Chúng có thể tạo ra nhiều khúc cua giống như phanh bấm có thể, giải phóng phanh bấm cho những công việc chỉ có thể thực hiện trên các thiết bị đó.

Ngoài ra, với sự thiếu hụt của những người vận hành máy ép phanh có tay nghề cao, một doanh nghiệp có thể tự làm lợi bằng cách bổ sung một máy không yêu cầu người vận hành có kinh nghiệm máy công cụ tiên tiến. Đơn giản là có ít biến số chuyển động hơn cần xem xét khi làm việc với máy chấn. Một người vận hành thiếu kinh nghiệm có thể đứng dậy và chạy trên một chiếc máy chấn nhanh hơn nhiều mà anh ta có thể làm được nếu được đặt trước phanh báo chí.

Công nghệ gấp phù hợp với nhà máy hiện đại. Nó chỉ là vấn đề của việc tìm kiếm các ứng dụng có ý nghĩa nhất cho nó.
