Thiết kế để sản xuất thay vì làm mẫu để mua sắm

Các nhiệm vụ thiết kế và mô hình hóa CAD bao gồm xác định dạng nguyên liệu thô để chế tạo sản phẩm — phôi, tấm hoặc thứ gì đó ngoài giá. Nếu bộ phận mua hàng có thể lấy nó mà không cần gửi bản vẽ, thì việc này sẽ dễ dàng bằng CAD, chỉ cần nhập vào hệ thống thông tin sản xuất sản phẩm (PMI). Ngược lại, việc sửa đổi thứ gì đó gần như đã hoàn thành có thể dẫn đến các vấn đề về mô hình và tài liệu thú vị.

Chúng tôi sẽ xem lại cảm hứng buồn vui lẫn lộn cho bài viết này trong giây lát, nhưng cảm thấy bắt buộc phải bắt đầu với một kịch bản vui vẻ để bảo vệ người vô tội.

Cảnh báo. Sự tương đồng hài hòa nằm ở phía trước. Các số bộ phận được sử dụng trong kịch bản này sẽ là một đoạn điệp khúc của bảng BOM. Một nắp hàn trên một đoạn ống có vẻ là một vấn đề thiết kế nhỏ. Đối với mục đích của chúng tôi, đây là một ví dụ hữu ích về việc lập mô hình khi nào là kế hoạch sửa đổi bất kỳ mặt hàng bán sẵn nào.

Các khả năng cho sản phẩm này bao gồm chạm khắc các bộ phận từ phôi hoặc ống, điều này sẽ giúp kiểm soát chất lượng tốt hơn về độ dày của thành và độ tham gia của chỉ, nhưng chúng tôi không thực sự cần điều đó trong trường hợp này. Mục tiêu của chúng tôi là sử dụng tài liệu có sẵn mọi lúc mọi nơi.

Thiết kế

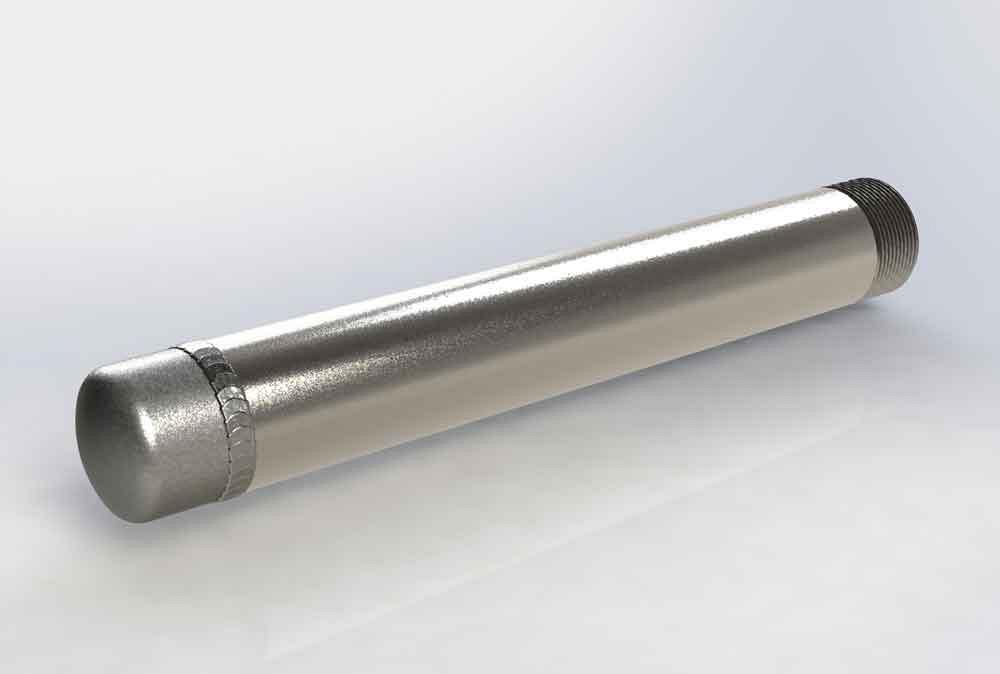

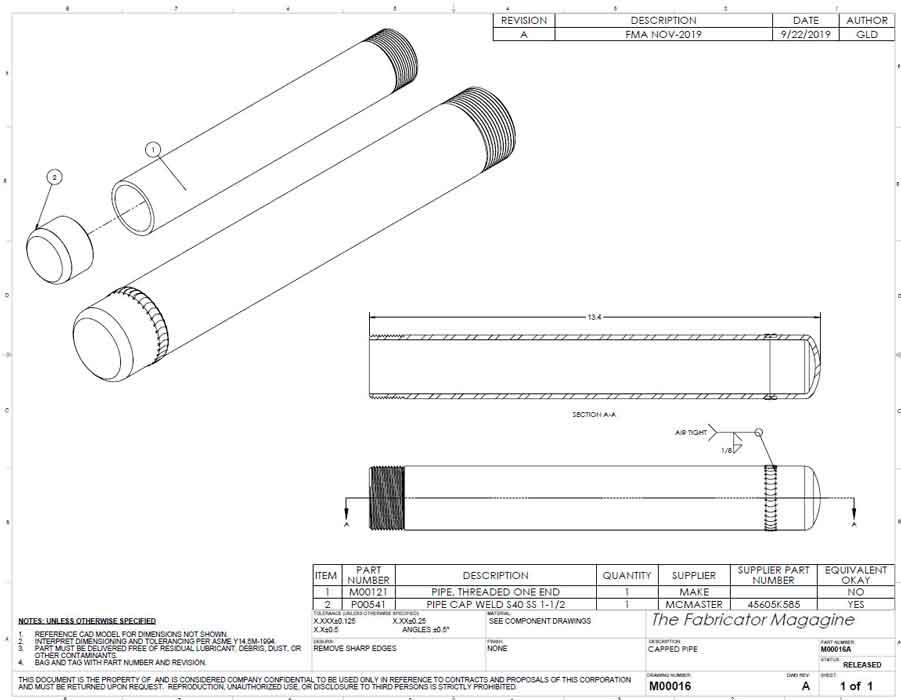

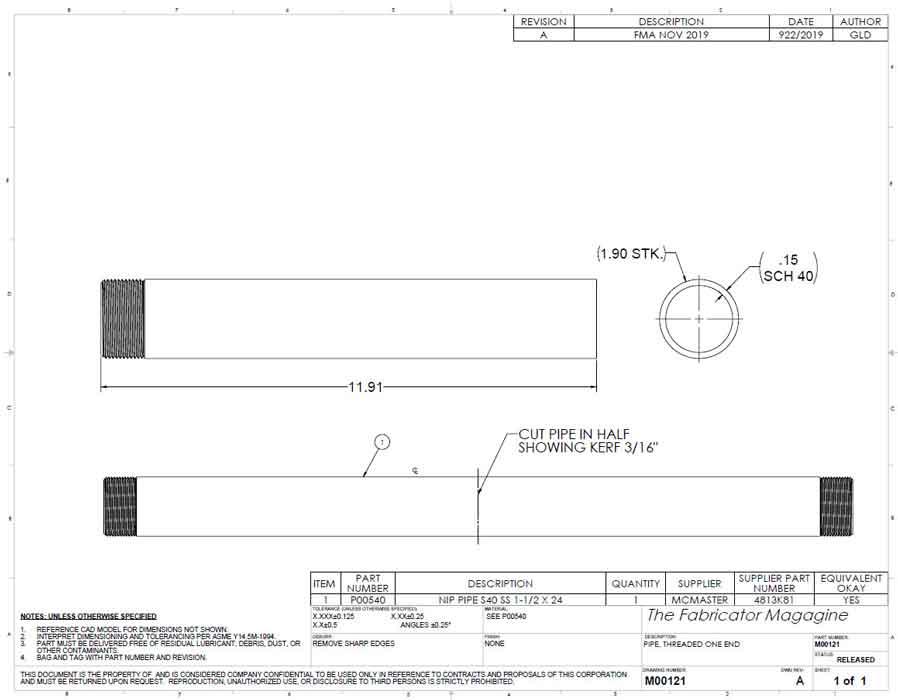

Hình 2 trình bày một phương pháp sản xuất — cắt đôi một ống đứng, hai đầu đã có sẵn và hàn một nắp vào đó. Điều này tạo ra hai phần trên một phôi. Lưu ý rằng Hình 3 được yêu cầu giải thích cách cắt ống làm đôi.

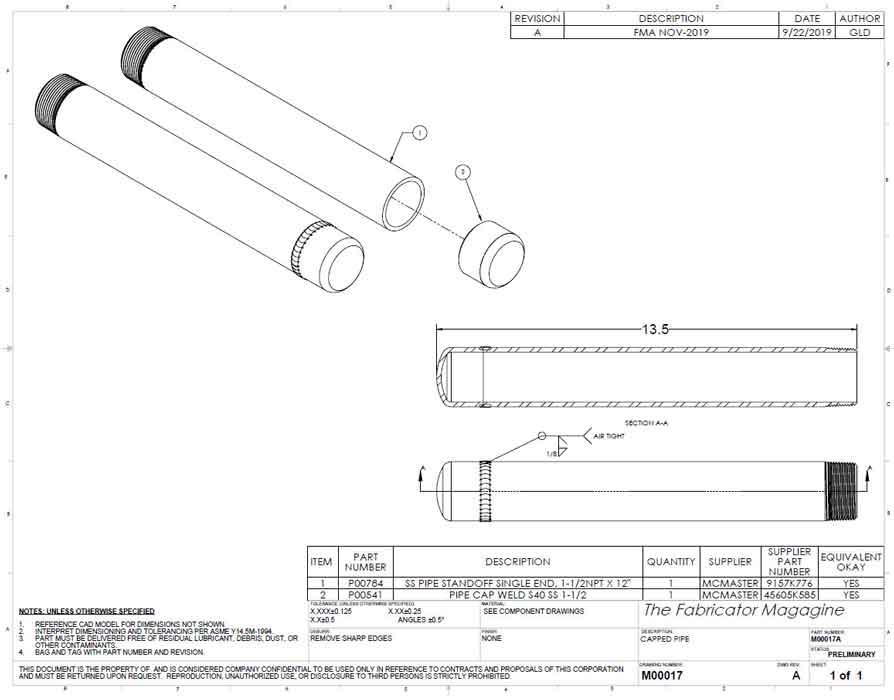

Chà, tại sao không chỉ mua một ống đứng có ren một đầu và hàn một nắp vào đó? Đó cũng là một ý kiến ​​hay. Vui lòng xem Hình 4 . Phương pháp chế tạo thay thế đó giúp nó được thực hiện chỉ với một bản vẽ thay vì hai bản vẽ, một bản lắp ráp thay vì hai bản lắp ráp trong CAD. Nó giúp loại bỏ bí ẩn về chiều rộng kerf (bắt buộc phải cắt các bộ phận đã hoàn thành làm đôi). Trong tình huống chiều dài ngoài giá cho ống đứng một đầu là phù hợp, chúng tôi có người chiến thắng.

Trong trường hợp thiết kế có khả năng thay đổi để tạo ra một chiều dài tổng thể duy nhất và đoạn cắt rời cũng có thể được sử dụng, làm cho ý tưởng hai phần từ một phôi trở nên thực tế bằng cách nào đó, thì Hình 2 có thể là một cách tiếp cận.

Xu hướng hiệu quả trong mô hình 3D vẫn là tạo mô hình một ống đứng một đầu đến một số chiều dài đã hoàn thành. Không cần phải mô hình hóa cả hai đầu trong CAD và sau đó xóa một trong số chúng, trừ khi mô hình CAD cần hiển thị trình tự chế tạo. Ồ, đó là sự thống khổ của cơ hội.

Điều hấp dẫn này trong câu đố về ấm trà liên quan đến việc lập mô hình cho mua sắm rất hữu ích để minh họa một số sắc thái trong bảng kê nguyên vật liệu — bảng BOM. Vui lòng so sánh BOM trong Hình 2 với BOM trong Hình 4.

Nội quy BOM

Rất giống nhau, cả hai BOM đều liệt kê một đường ống đứng và một nắp cuối và cả hai BOM đều có cùng một mục nhập cho mục 2: phần cuối với số bộ phận được chỉ định của chúng tôi là P00541. Sự khác biệt giữa hai BOM này là ở mục 1 của chúng – ống đứng. Nó được làm hay mua?

M00121 và P00784? Trong 3D CAD, nửa ống M00121 là một tệp lắp ráp cắt đôi P00540 toàn ống. P00784 là một tệp bộ phận cho nửa ống làm sẵn.

Những con số này dẫn chúng ta đi xa hơn một chút vào sự lạc đề. “Tại sao không sử dụng số bộ phận của nhà cung cấp thay vì chỉ định số của chúng tôi?” Mục BOM 1 trong Hình 4 là 9157K776. Đó là một cái gì đó có thể được googled. P00784 là một bí danh không có nhiều ý nghĩa đối với thế giới.

Rất vui vì bạn đã hỏi câu hỏi đó. Việc sử dụng số bộ phận nội bộ cho mọi thứ có hai lợi ích — tính nhất quán và cơ hội sử dụng các mặt hàng “tương đương”. Như có thể thấy trong Hình 2, bảng BOM có một cột có tiêu đề “Đồng ý tương đương”. Các bản vẽ được chuẩn bị gọn gàng là một điều may mắn. Số bộ phận của nhà cung cấp có độ dài ngẫu nhiên và đôi khi có thể làm xáo trộn bảng BOM đẹp của chúng tôi. Bằng cách gán số bộ phận, chúng tôi có thể dự đoán chúng sẽ xuất hiện như thế nào trong bảng BOM.

Nếu một mặt hàng tương đương thường có sẵn từ một số nhà cung cấp, chẳng hạn như nắp cuối cho ống, số bộ phận bí danh được chỉ định của chúng tôi có thể cho phép bất kỳ nhà cung cấp thay thế nào trong số đó trở thành một phần của chuỗi cung ứng. Ý nghĩa của tương đương là khó. Kim loại không tương đương với gỗ – thông thường. Người ta có thể tưởng tượng ra những tình huống mà chúng có thể xảy ra, nhưng lẽ thường phải chiếm ưu thế.

Trong khi chia sẻ bí mật của hệ thống số bộ phận nội bộ của chúng tôi, thế giới được tạo thành từ A, B và C. Chúng tôi lắp ráp mọi thứ trong nhà; đó là những người chơi “A series”. Một số thứ chúng tôi lắp ráp theo bản vẽ dòng A của chúng tôi được thực hiện theo đặc điểm kỹ thuật của chúng tôi; đó là những món “Làm món này”. Hầu hết những thứ chúng tôi lắp ráp đều là những thiết kế đã mua mà chúng tôi tin tưởng để người khác chế tạo và do đó ghi lại thành tài liệu. Bạn đã tìm ra nó! “P” trong số bộ phận có nghĩa là nó có thể được mua mà không cần gửi bản vẽ để làm cho nó đúng.

Tại sao mô hình một bộ phận có hai đầu ren và sau đó cắt một trong những đầu đó đi? Để bảo toàn nguồn và PMI cho nguyên liệu thô, trong ví dụ này là một mặt hàng không có sẵn.

Chính sách và thủ tục thúc đẩy cách mô hình 3D chứa PMI. Nói cách khác, việc tổ chức và đặt tên cho các mô hình trong không gian 3D phải tuân theo các quy tắc về tên và bảng. Mọi tổ chức đều có chính sách phát triển của riêng mình. Quy ước đặt tên AMP (A series-Make this-P!) Của chúng tôi được đưa ra để phản ánh nhiều hơn là lời khuyên.

Tình huống xấu nhất

Quay lại thời điểm khi Công ty B đưa ra hệ thống số bộ phận này, nó cần một ống đứng 24 inch. Thật tuyệt vời, 4813K81 có sẵn trực tuyến nên bộ phận CAD đã chỉ định P00540 cho nó. Thời gian trôi qua, những người R&D đã lấy được một trong những chiếc P00540 đó ra khỏi kho; đánh nó làm đôi; hàn mũ vào cặp; và tuyên bố đó là một thiết kế, được họ truyền tải bằng một cú đập mạnh vào bàn làm việc của bộ phận CAD để có tài liệu thích hợp.

Kỹ thuật CAD đã làm theo hướng dẫn. Tệp linh kiện P00540 được mô hình hóa trong một bộ phận lắp ráp vì lợi ích của việc được cắt bằng kỹ thuật CAD cắt theo tính năng lắp ráp. Phần thân kết quả là “phần” mang PMI của M00121, cũng như P00540, vào cơ sở dữ liệu là bộ nhớ công ty. Mục đích thiết kế được sử dụng rất đơn giản – “mô hình hóa nó theo cách nó được tạo ra.” Kết quả là một bộ phận, một bộ phận khác, một bộ phận lắp ráp và một bộ phận lắp ráp khác không nhất thiết phải đơn giản.

Khi thiết kế để tối ưu hóa chi phí được xem xét, người ta lưu ý rằng một lượng lớn M00016 đã được hàn trong kho đã hết – gấp đôi so với nhu cầu. Chính sách CAD đã tạo ra nhu cầu tạo ra một phiên bản tùy chỉnh của một mặt hàng có sẵn, được sản xuất với tốc độ gấp đôi mức cần thiết mà không cần thông báo về việc mua hàng. Những người làm công việc sản xuất cũng không thể giúp được gì. Họ hàn nắp vào mỗi ống M00121 mà họ cưa được.

Do đó Hình 3 đã lỗi thời. Chúng tôi có thể bắt đầu với điều đó, nhưng sau đó đây sẽ là một bài báo rất ngắn.
