Làm thế nào để uốn cong các bộ phận đòi hỏi cao về mặt thẩm mỹ trên máy chấn

Uốn các bộ phận quan trọng về mặt thẩm mỹ liên quan đến các vật liệu đã hoàn thiện trước như kim loại tấm đã được đánh bóng trước, sơn trước, tráng, nhiều lớp, hoặc các vật liệu mềm hơn dụng cụ uốn. Tương tự như vậy, bạn có thể thấy các vết hoen ố hoặc hư hỏng thẩm mỹ trên các vật liệu có hoa văn như tấm gai, vật liệu hoàn thiện kết cấu và kim loại mềm như đồng và đồng thau. Những tình huống như vậy có thể được tìm thấy trong các bộ phận kim loại tấm được sử dụng trong các ngành công nghiệp như kim loại kiến ​​trúc, thiết bị, y tế, dược phẩm, chiếu sáng và chế tạo trang trí.

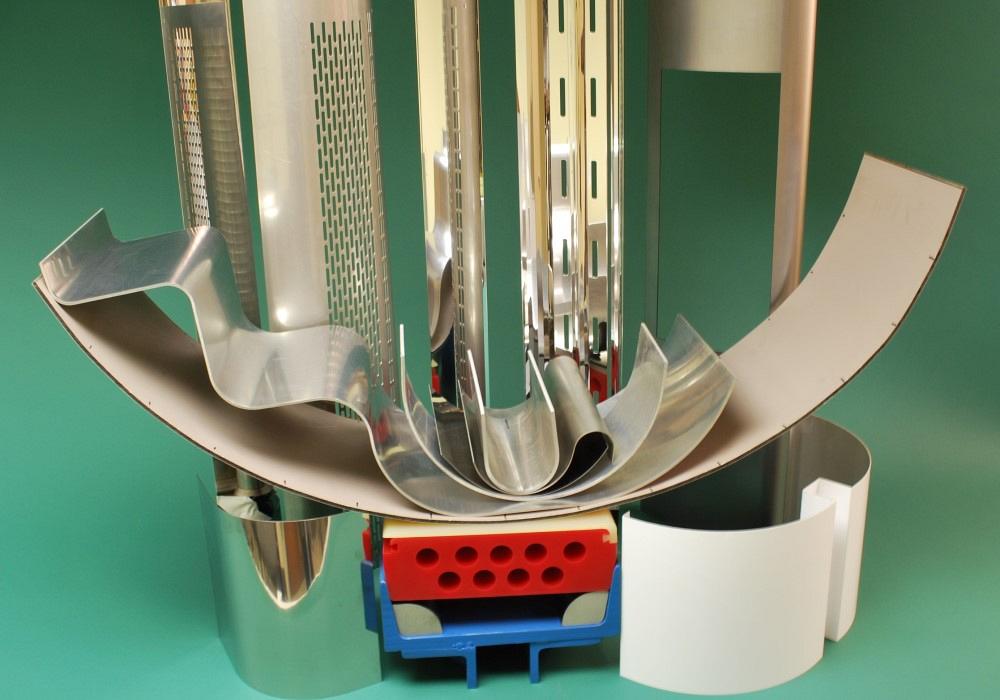

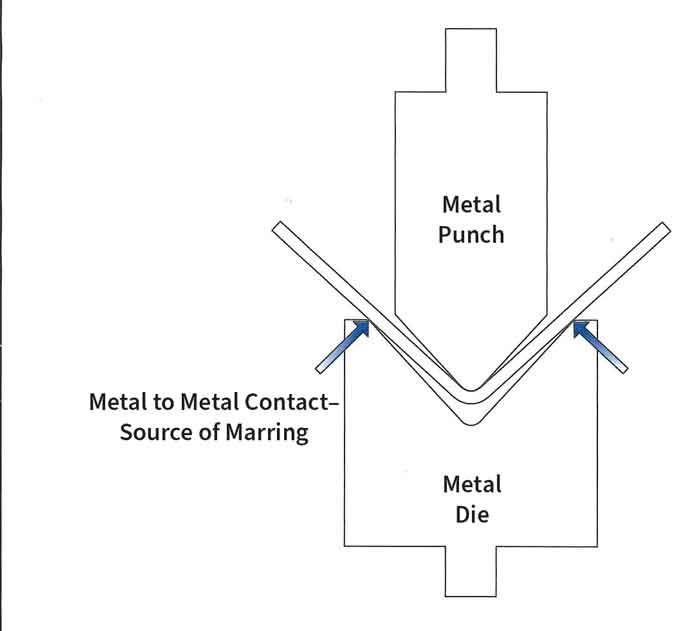

Nguyên nhân nào gây ra vết xước, xước và biến dạng này? Nó liên quan đến bản chất của sự uốn cong trên máy chấn. Thao tác phổ biến nhất trên máy chấn là bẻ cong góc vuông. Tấm kim loại được kéo vào khuôn chữ V trên hai vai trên cùng. Đây là nơi xảy ra hầu hết các hư hỏng bề mặt (xem Hình 1 ).

Nếu bạn thay đổi bản chất của sự tiếp xúc giữa dao với phôi, bạn có thể loại bỏ vấn đề. Ở đây, màng polyurethane (hoặc urethane) và dụng cụ đóng một vai trò quan trọng.

Phim Urethane

Dụng cụ Urethane có nhiều loại, hình dạng và kích cỡ khác nhau tùy thuộc vào số lượng sản xuất và độ phức tạp về hình dạng của bộ phận được tạo thành. Thông thường và tiết kiệm nhất chỉ đơn giản là một bộ phim. Được sử dụng để ngăn chặn sự mài mòn bề mặt ở các khúc cua chữ V, màng chết urethane đóng vai trò như một rào cản giữa tấm kim loại và khuôn thép.

Việc thay thế phim tốn nhiều thời gian, vì vậy để chống lại điều này, một số hoạt động chọn băng urethane nhiệt rắn hiệu suất cao, có thể kéo dài hơn khoảng ba lần so với băng urethane thông thường. Cùng với đó, nhiều thiết lập uốn sử dụng giá đỡ và bộ định vị phim có thể phân phối và định vị phim theo chiều dọc cũng như từ trước ra sau (xem Hình 2 ).

Chèn V-Pad Urethane

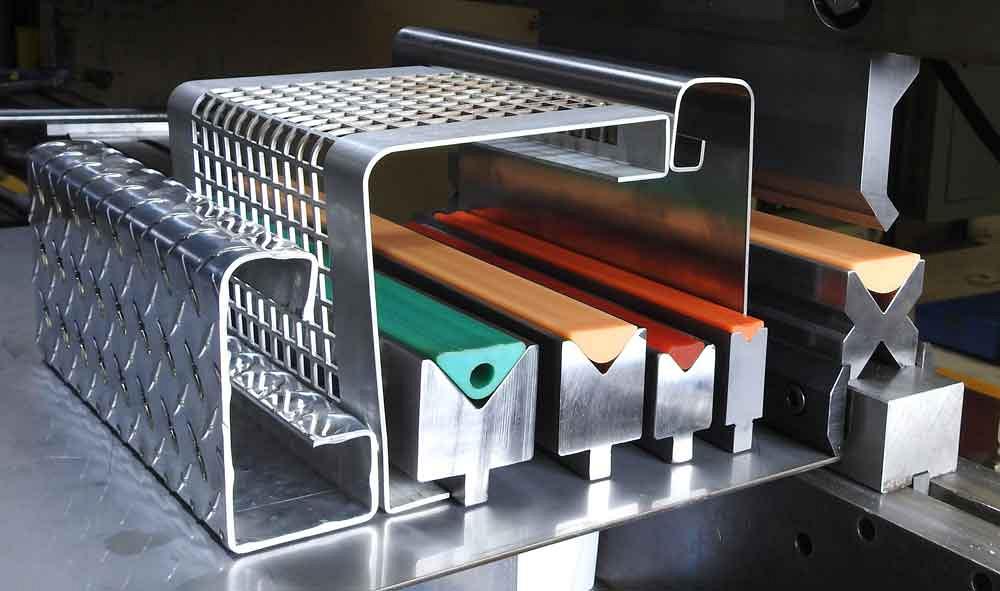

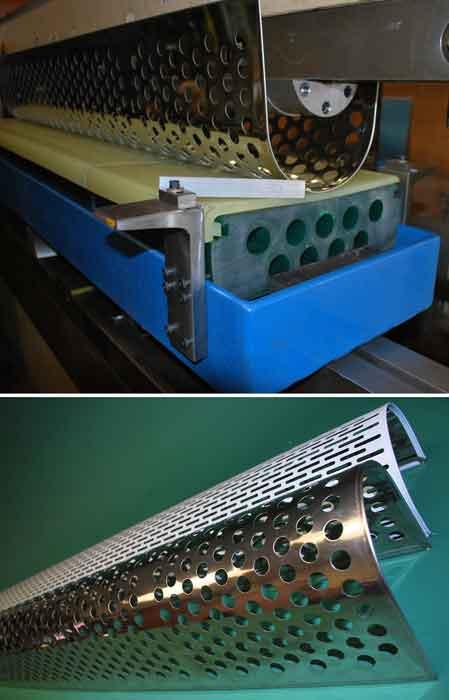

Các miếng chèn hình tam giác này được đặt vào khoang chữ V của khuôn đáy thép, do đó tránh tiếp xúc kim loại với kim loại ở bán kính bên ngoài trong quá trình uốn. Chúng có sẵn dưới dạng miếng đệm vững chắc cho các khúc cua chữ V sắc nét hoặc với một lỗ đúc ở giữa để giảm trọng tải định hình cần thiết (xem Hình 3 ).

V-pad cũng được sử dụng để uốn các vật liệu khó như tấm đục lỗ và tấm gai. Bằng cách cung cấp áp lực hướng lên và nâng bộ phận lên và xung quanh quả đấm, miếng đệm sẽ bao bọc tấm kim loại chống lại cú đấm và đảm bảo không bị vỡ hoặc biến dạng ở các điểm yếu.

Một số tấm đệm chữ V, có sẵn một lỗ đúc để uốn cong theo bán kính để mất ít trọng tải hơn để làm lệch hướng, có thể lý tưởng để uốn tấm gai. Khi tấm gai bị uốn cong trong khuôn chữ V thông thường, các rãnh riêng lẻ sẽ kéo dọc theo đường khuôn. Điều này không chỉ có thể làm hỏng vật liệu và làm hỏng kim cương, mà còn tạo ra một quá trình uốn cong không ổn định có thể thay đổi tùy thuộc vào vị trí của các mặt cắt tiếp xúc với mặt kim cương.

Phát triển một thiết lập với khuôn V-pad urethane và tình hình sẽ thay đổi. Thay vì những chỗ lồi lõm của mặt lốp kéo theo vai chữ V, chúng ăn sâu vào tấm đệm uretan, cuối cùng tạo ra một quá trình uốn cong nhất quán, không có ma sát.

Một tấm đệm chữ V lấp đầy khoang của khuôn chữ V bằng thép cũng làm cho nó có thể uốn cong các mặt bích hẹp, trong đó chiều rộng mặt bích nhỏ hơn một nửa lỗ chữ V. Điều này làm cho chiều rộng mặt bích chỉ bằng hai đến ba lần độ dày kim loại. Bán kính và góc đột sẽ quyết định góc và bán kính có thể đạt được trong phôi.

Ngay cả trên các loại phanh ép cũ hơn, nơi giường có thể lượn sóng hoặc không song song hoàn toàn với thanh ram, có thể uốn cong hoàn toàn thẳng miễn là cú đấm thẳng. Các miếng đệm chữ V linh hoạt sẽ lấp đầy khoảng trống và bọc chặt tấm kim loại chống lại cú đấm.

Miếng đệm định hình Urethane

Các miếng đệm lệch kiểu hình vuông hoặc hình chữ nhật được đặt trong các giá đỡ bằng thép được thiết kế để lắp trên bệ hãm ép, các miếng tạo hình urethane có sẵn ở các độ cứng khác nhau để uốn các đồng hồ đo khác nhau của kim loại tấm. Với thiết lập này, người vận hành có thể uốn cong những khúc cua sắc nét hoặc khúc cua bán kính với cùng một khuôn đệm uretan.

Trong chu kỳ uốn, các miếng đệm tạo uretan này hoạt động giống như một bình chứa chất lỏng thủy lực, làm tiêu tán lực ép xuống của phanh ép theo mọi hướng (xem Hình 4 ). Với tấm đệm được đặt trong một giá đỡ hoặc bộ phận giữ bằng kim loại (với các tang bắt vít để phù hợp với hầu hết các phanh ép phổ biến), phần lớn tải trọng tác dụng được hướng lên để quấn chặt tấm kim loại chống lại cú đấm giảm dần. Bất kỳ góc hoặc bán kính nào trên cú đấm đều được tạo ra trên tấm kim loại, cho phép hồi phục.

Một thiết kế khuôn dập uretan hiệu quả phải kiểm soát và hướng các lực tạo hình để thực hiện chức năng uốn cong mà không làm uretan căng quá mức. Hysterisis, hoặc sự tích tụ nhiệt bên trong do căng thẳng gây ra, là nguyên nhân phổ biến nhất gây hỏng miếng đệm uretan. Cần khoảng ba lần trọng tải để tạo thành với một tấm đệm rắn so với các khuôn chữ V bằng thép. Miếng đệm có lỗ đúc không chỉ giúp giảm tải trọng cần thiết để làm lệch hướng, mà còn giúp giảm căng thẳng do trễ, do đó kéo dài tuổi thọ của miếng đệm.

Các tấm đệm có thể được sử dụng để tạo thành các khúc cua chữ U 180 độ. Hình dạng chữ U đúc của tấm đệm, kết hợp với các lỗ đúc được thiết kế theo kích thước và hình dạng cụ thể, cho phép uốn cong từ 15 đến 20 độ để tạo ra độ đàn hồi (xem Hình 5 ).

Ngoài những đoạn uốn cong chữ U, miếng đệm uretan giúp loại bỏ các khuyết điểm trên bề mặt khi tạo hình bán kính lớn thành các bộ phận quan trọng về mặt thẩm mỹ. Các tấm che cột trong chế tạo kiến ​​trúc là những ví dụ điển hình. Thường có đường kính và chiều dài lớn, các nắp cột phải được tạo hình đồng nhất và không bị mục.

Việc uốn theo bán kính như vậy là một trong những ứng dụng khó khăn nhất và thường nghiêm trọng nhất được thực hiện trên phanh ép, liên quan đến nhiều hình dạng và kích thước của uốn cong trong các loại kim loại khác nhau. Sử dụng đột thép thông thường và khuôn chữ V và phanh ép CNC tiên tiến, người vận hành tạo ra một bán kính lớn với các vết va chạm liên tiếp cách nhau từ ¼ đến ½ inch — để lại “đường gồ ghề” trên vật liệu. Người vận hành kiểm tra bán kính kết quả và nếu nó khác với bán kính dự định, phải loại bỏ phần đó và bắt đầu lại từ đầu. Nếu độ đàn hồi từ trang này sang trang khác, bán kính kết quả cũng sẽ khác.

Ở đây một lần nữa, urethane có thể giúp ích. Một cú đấm bán kính bằng kim loại được gia công theo hình dạng để cho phép đàn hồi – hoặc thậm chí một cái gì đó kinh tế như ống thép có thành nặng với tang hàn – có thể tạo thành một bán kính lớn thành một khuôn với một miếng đệm uretan. Điều này giúp loại bỏ nhu cầu va chạm và những thách thức cố hữu của nó, bao gồm tất cả các dấu vết đường uốn cong đó (xem Hình 6 ).

Ví dụ, một tấm đệm hình bán kính urethane rộng 12 inch có thể uốn cong một đường kính 8 inch. chiều dài vòng cung đến bất kỳ bán kính nào, miễn là nó lớn hơn bán kính cú đấm và thiết lập cho phép hồi phục. Bất kỳ hình dạng nào yêu cầu thêm chiều dài vòng cung đều có thể được tạo ra với khoảng một inch chồng chéo giữa các khúc cua, mà không có bất kỳ đường gồ ghề nào ở bên ngoài. Hầu hết các khúc cua chữ U phổ biến với bán kính lên đến 24 inch có thể được thực hiện trong 3-5 lần đánh.

Những khúc quanh bán kính như vậy có thể trở nên khá phức tạp. Hãy xem xét bản vẽ của một bảng điều khiển kiến ​​trúc trong Hình 7 . Nó được làm bằng nhôm dày 0,125 inch từ 26 x 120 inch. trống. Một quả đấm thép và một hệ thống khuôn đáy đệm uretan độc quyền được sử dụng để uốn hai khúc cua bán kính 1.446 inch. Một cú đấm rộng 8 inch riêng biệt đã được phát triển để tạo thành cú đấm 18,7264 inch. bán kính (cho phép hồi phục) chỉ trong ba lần truy cập, với các đầu của bán kính lớn kết hợp để đáp ứng hai 1,446-in. bán kính ở một trong hai đầu (do đó bán kính trung gian 1.570 inch được đánh dấu trên bản vẽ). Bảng điều khiển hoàn chỉnh đã bị bẻ cong trong năm lần đánh, không có đường gồ ghề hoặc vết bề mặt nào.

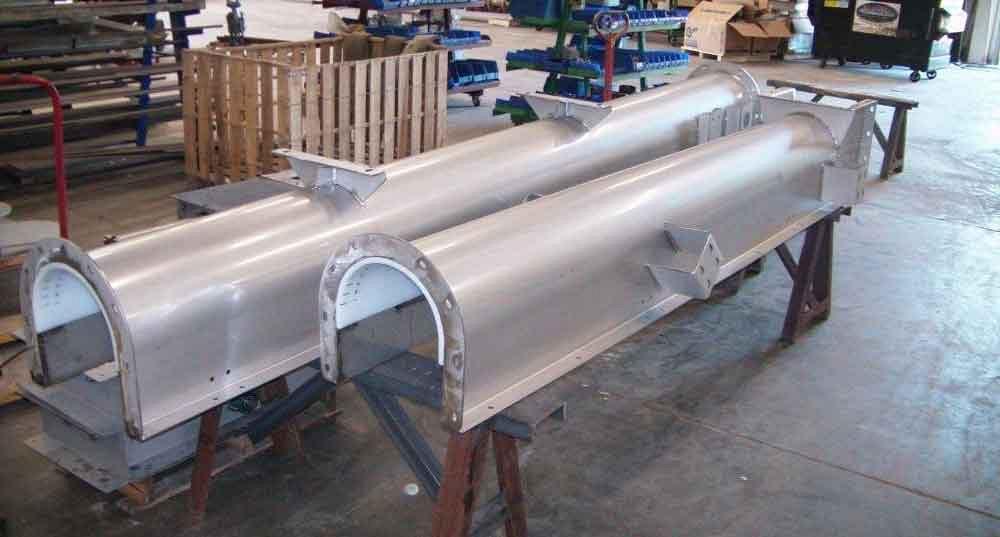

Hình 8 minh họa một ví dụ khác về uốn theo bán kính: Máng chữ U cho thang máy và băng tải trục vít. Được chế tạo bằng cách sử dụng hệ thống đệm uretan độc quyền, cùng một khuôn đáy uretan có thể được sử dụng để uốn bất kỳ máy đo hoặc loại vật liệu nào đến bất kỳ bán kính nào bằng hoặc lớn hơn bán kính quả đấm thép (cho phép hồi phục). Các công cụ trong ứng dụng này có thể tạo thành hình chữ U với kích thước bất kỳ lên đến 24 inch. bán kính. Để thay đổi chỉ cần một cú đấm thép mới. Bump tạo thành sản phẩm này mất 44 lần truy cập cách nhau ½ in. Chỉ sử dụng một khuôn đệm urethane và một quả đấm tròn lớn, những sản phẩm này hiện được thực hiện thành ba lần.

Các tấm lót urethane cũng có thể giúp tạo thành các tấm đục lỗ và nhiều lỗ khác. Hãy xem xét các bộ phận bảo vệ bộ giảm thanh bằng thép không gỉ có đục lỗ trong Hình 9 . Một miếng đệm urethane màu xanh lá cây được sử dụng với miếng đệm mòn màu hổ phách và một bước trong quả đấm thép để tạo thành các mép viền. Tấm đệm chống mòn bảo vệ tấm định hình chính khỏi bị hư hỏng do tấm đục lỗ gây ra.

Urethane

Được đúc để tạo hình bằng cách sử dụng lớp uretan cứng và bền, khuôn chữ V uretan được sử dụng về mặt chức năng giống như khuôn chữ V bằng thép. Kéo dài đến 50.000 lần uốn, những khuôn này có thể lý tưởng cho những khúc cua 90 độ khối lượng lớn. Khuôn chữ V uretan rắn được sử dụng rộng rãi trong các lĩnh vực khác nhau, bao gồm cả sản xuất thiết bị cao cấp.

Những công cụ không phản xạ này được thiết kế nghiêm ngặt để uốn không khí. Tương tự như các phương pháp hay nhất sử dụng khuôn dập thép, các lỗ hở trong khuôn dập chữ V urethane phải gấp 8 đến 10 lần độ dày kim loại tùy thuộc vào việc bạn đang uốn thép nhẹ hay thép không gỉ.

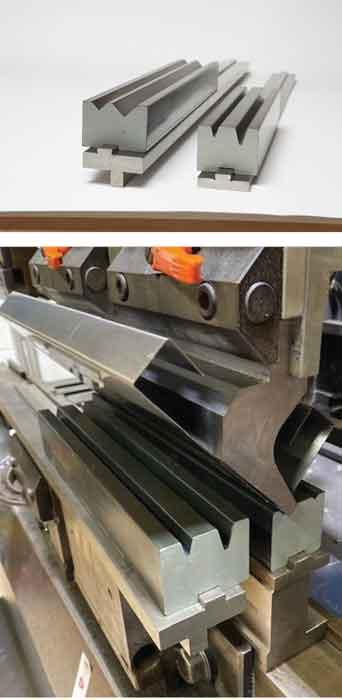

Trọng lượng nhẹ của chúng cũng giúp thay đổi dụng cụ nhanh chóng. Một số khuôn có hai lỗ chữ V có thể lật từ trước ra sau để uốn các độ dày vật liệu khác nhau (xem Hình 10 ).

Các thiết kế mới của khuôn chữ V urethane composite — được đúc với một hoặc nhiều chữ V trên chiều rộng của thân dụng cụ — nằm trong các giá đỡ bằng thép gia công phù hợp với nhiều kiểu phanh ép khác nhau. Tùy thuộc vào yêu cầu ứng dụng, các công cụ này có thể uốn cong lên đến 10-ga. thép không gỉ

Một loại chết uretan rắn khác có thể tạo thành hems trong kim loại mỏng. Các công cụ này cho phép người vận hành tạo đường viền trong một thao tác thiết lập duy nhất, tạo viền hai lần và làm phẳng.

Urethane chết không chỉ giới hạn ở việc không khí uốn cong theo hình chữ V thông thường hoặc tạo khung. Xem xét ứng dụng uốn mũi . Hình dạng uốn cong hình mũi bò giúp tạo ra các cạnh bán kính cho dụng cụ y tế, mặt bàn, kệ, mặt bàn và các sản phẩm khác trong lĩnh vực y tế, dược phẩm và thực phẩmdịch vụ. Cú bẻ cong 180 độ được thực hiện trong hai cú đánh với một khuôn uretan cứng, không phản xạ. Một điểm dừng ở mép của phần bán kính của khuôn cho phép người vận hành uốn cong bán kính đến chính mép của tấm kim loại.

Chỉ trầy xước bề mặt

Tất cả những ví dụ này chỉ làm xước bề mặt (theo nghĩa bóng, không phải theo nghĩa đen) khi nói đến việc sử dụng các công cụ phanh ép urethane. Các ví dụ cho đến nay đã minh họa cách họ thực hiện việc uốn cong không theo biên giới và tăng năng suất, đặc biệt là khi va chạm với các khúc cua bán kính lớn. Thực hiện một vài cú va chạm vào tấm đệm uretan nhanh hơn rất nhiều so với việc va chạm hàng chục đường uốn cong bằng cú đấm và khuôn chữ V truyền thống.

Điều đó nói lên rằng, sự không hoàn hảo trên bề mặt của tấm kim loại không phải lúc nào cũng xuất phát từ lực vật lý khi uốn trên một phanh ép. Đôi khi nó là hóa chất. Ví dụ, uốn thép không gỉ đã đánh bóng trước bằng dụng cụ thép thông thường có thể làm nhiễm bẩn phôi và các đường uốn cong có thể có các hạt sắt được nhúng vào bề mặt. Những hạt này có thể xuất hiện dưới dạng đường gỉ sau khi tiếp xúc lâu với độ ẩm – một thuộc tính không thể chấp nhận được trong các ứng dụng y tế hoặc dược phẩm. Những vấn đề này có thể tránh được bằng cách sử dụng các khuôn dập và khuôn không mài mòn, bao gồm cả các dụng cụ uretan.

Cho dù vấn đề là vật lý hay hóa học, tất cả đều quay trở lại bản chất của sự tiếp xúc giữa đột dập, khuôn dập và phôi. Điều này bao gồm những gì đang tiếp xúc với phôi và cách tiếp xúc đó được thực hiện thông qua chu kỳ uốn. Kiểm soát cả hai và bạn có thể kiểm soát giao diện của công việc quan trọng về mặt thẩm mỹ.
